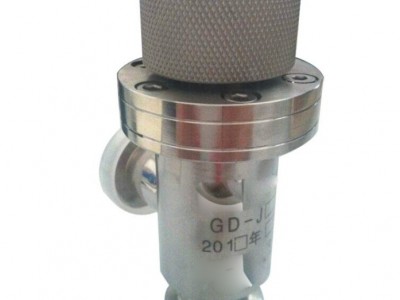

手动真空挡板阀产品介绍：
GD-J型系列手动真空挡板阀是真空系统中开启或切断气流的真空阀门。由螺杆传动升降阀板，旋转轻巧、使用寿命长。高真空挡板阀轴封结构可分为GD-J型氟橡胶密封和GD-J(b)型波纹管密封两种。阀门结构GD-J为角通型式GJ-J(S)为带预抽口三通型式。适用的工作介质为空气及非腐蚀气体。
手动真空挡板阀性能参数：
|
适用范围(Pa) |
2x105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-5 |
|
介质温度(℃) |
-25～+80(密封材料为橡胶) |
|
安装位置 |
任意 |
|
阀门材质 |
碳钢；不锈钢 |
手动真空挡板阀连接尺寸：
DN≤50快卸法兰：
|
型号 |
通径(DN) |
D |
B |
A |
H |
P |
法兰标准 |
|
GD-J10(b) |
10 |
30 |
12.2 |
40 |
124.5 |
60 |
GB4982
|
|
GD-J16(b) |
16 |
30 |
17.2 |
40 |
124.5 |
60 |
|
|
GD-J25(b) |
25 |
40 |
26.2 |
50 |
134.5 |
78 |
|
|
GD-J40(b) |
40 |
55 |
41.2 |
65 |
160.5 |
78 |
|
|
GD-J50(b) |
50 |
75 |
52.2 |
70 |
203 |
78 |
50≤DN≤320(活套法兰)：
|
型号 |
DN |
D |
Do |
D2 |
A |
n-Φc |
Dny预抽口 |
连接标准 |
|
GD-J50 |
50 |
110 |
90 |
55 |
70 |
4-Φ9 |
|
GB6070 |
|
GD-J63 |
63 |
130 |
110 |
68 |
88 |
4-Φ9 |
|
|
|
GD-J80 |
80 |
145 |
125 |
85 |
98 |
8-Φ9 |
|
|
|
GD-J100 |
100 |
165 |
145 |
105 |
108 |
8-Φ9 |
|
|
|
GD-J(S)160 |
160 |
225 |
200 |
165 |
158 |
8-Φ11 |
DN40 GB4982 |
|
|
GD-J(S)200 |
200 |
285 |
260 |
208 |
200 |
12-Φ11 |
DN50 GB6070 |
|
|
GD-J(S)250 |
250 |
335 |
310 |
258 |
308 |
12-Φ11 |
DN63 GB6070 |
|
|
GD-J(S)320 |
320 |
425 |
395 |
328 |
250 |
12-Φ14 |
DN80 GB6070 |
|
|
GD-J(S)150 |
150 |
220 |
195 |
156 |
138 |
8-Φ12 |
DN40 GB4982 |
JB919 |
|
GD-J(S)300 |
300 |
380 |
350 |
308 |
250 |
8-Φ14 |
DN80 GB6070 |
JB919 |
