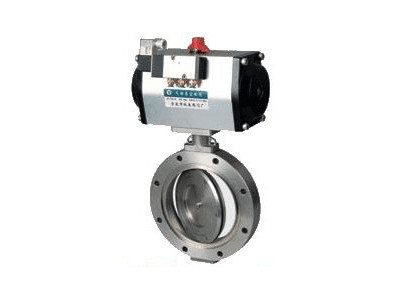

气动不锈钢真空蝶阀产品介绍：
气动不锈钢真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气和非腐蚀性气体。
气动不锈钢真空蝶阀性能参数：
|
适用范围(Pa) |
105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-4 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶) |
|
气源压力（MPa） |
0.4～0.6 |
|
法兰标准 |
JB919 |
|
安装位置 |
任意 |
|
控制电路 |
标准出厂：AC220V/50Hz开关型 |
|
信号反馈 |
智能型 |
|
气缸可选 |
标准出厂：双作用 |
气动不锈钢真空蝶阀主要材料：
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。
气动不锈钢真空蝶阀连接尺寸：
|
型号 |
通径(DN) |
D |
Do |
B |
H |
L |
n-ΦC |
|
GIQ-40 |
40 |
85 |
70 |
22 |
162 |
104 |
4-Φ7 |
|
GIQ-50 |
50 |
110 |
90 |
22 |
175 |
104 |
4-Φ7 |
|
GIQ-65 |
65 |
125 |
105 |
26 |
198 |
140 |
4-Φ9 |
|
GIQ-80 |
80 |
145 |
125 |
30 |
208 |
140 |
4-Φ9 |
|
GIQ-100 |
100 |
170 |
145 |
30 |
220 |
140 |
4-Φ12 |
|
GIQ-150 |
150 |
220 |
195 |
35 |
272 |
164 |
8-Φ12 |
|
GIQ-200 |
200 |
275 |
250 |
40 |
330 |
190 |
8-Φ12 |
|
GIQ-250 |
250 |
330 |
300 |
45 |
335 |
190 |
8-Φ14 |
|
GIQ-300 |
300 |
380 |
350 |
55 |
426 |
247 |
8-Φ14 |
|
GIQ-400 |
400 |
500 |
465 |
60 |
520 |
308 |
8-Φ18 |
|
GIQ-500 |
500 |
600 |
565 |
80 |
643 |
378 |
12-Φ18 |
|
GIQ-600 |
600 |
710 |
670 |
100 |
760 |
524 |
12-Φ21 |
|
GIQ-800 |
800 |
920 |
880 |
130 |
962 |
648 |
20-Φ21 |
明宇阀门公司订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤使用介质的温度。
二、若已经由设计单位选定明宇公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明宇阀门公司专家为您审核把关。感谢您访问我们的网站。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
