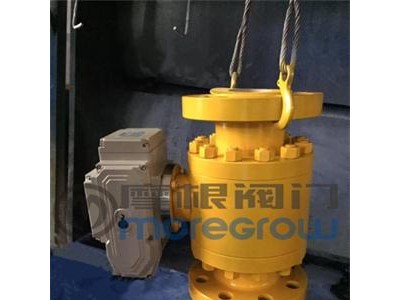

微型电动球阀是部分旋转类球阀,旋转90°即可全关全开,与相同规格的闸阀和截止阀比较,球阀体积小、重量轻、功能强大、可靠性高、便于管道安装等。密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长。阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
球阀型号:Q941Y-600LB |
球阀口径:1"(25MM) |
球阀公称压力:600LB |
球阀连接方式:法兰连接 |
球阀操作方式:电动 |
球阀主要功能:起开关作用 |
球阀使用介质:水.油品.蒸汽 |
球阀材质:A105锻钢 |
球阀使用标准:美标 |
Q代表球阀 9代表电动 4代表法兰连接 1代表浮动式 Y代表NI60/STL
安装
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
操作和使用
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
维修
拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据
注意事项
球阀在关闭状态下,阀体内部依旧存在受压流体
维修前,解除管线压力并使阀门处于打开位置
维修前,断开电源或气源
维修前,将执行机构与支架脱离
1、填料处得再锁紧
若填料涵处有微泄发生,须再锁紧阀杆螺母 (13).
注意不要锁太紧,通常再锁1/4圈~1圈,泄露即会停止。
2、更换阀座和密封件.
A、拆卸
使阀处于半开位置,冲洗、清除阀体内外可能存在的危险物质.
关闭球阀,拆掉两边法兰上的连接螺栓和螺母,然后将阀由管线上完全移除。
依序拆卸驱动装置-执行机构(20)、连接支架(18)、、防松垫圈(14)、阀杆螺母(13)、蝶形弹片(12)、格南(11) 、耐磨片(10)、阀杆填料(9)
拆卸体盖连接螺栓(5)和螺母,将阀盖与阀体分离,并拿掉阀盖垫圈(16)。
确认阀球(3)在“关断”位置,这可以将其较容易的从阀体拿出,随后取出阀座。
由阀体中孔向下轻推阀杆(6)直到完全取出,然后取出O型圈(8)及阀杆下填料(7)
注意:请谨慎操作,以避免擦伤阀杆表面及阀体填料函密封部位
B、重新组装
清洗和检查拆下零件,强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件
按拆卸的相反顺序进行组装。
用规定的扭矩,交叉锁紧法兰连接螺栓(5)。
用规定的扭矩,锁紧阀杆螺母(13)
安装执行机构后,输入相应的信号通过旋转阀杆带动阀芯旋转,使阀门至打开和关闭位置。
如有可能,请在回装管道前,按相关标准对阀进行压力密封测试和性能测试。
以下是Q941Y美标高压硬密封球阀摩根阀门公司生产条件中能发到的要求:
