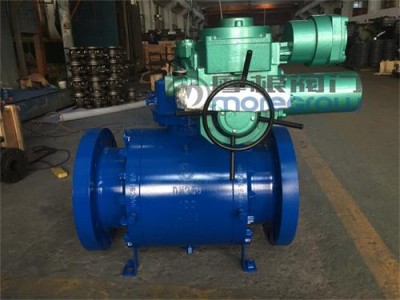

电动高压球阀

电动球阀（英文名：Electronic Ball Valve）由电动执行机构和球阀共同构成电动球阀是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关（接通、切断介质）控制。电动球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。电动球阀分为电动法兰球阀，电动对夹球阀，电动焊接球阀，电动丝扣球阀。根据密封形式还分为软密封电动球阀，硬密封电动球阀。

分类

电动球阀种类有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀、法兰球阀，丝口球阀。

浮动球：球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。

固定球：球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

弹性球：球阀的球体是弹性的。

球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

概述

电动球阀结构图

电动球阀构造简略，只由少数几个零件组成，资料耗用省；体积小、重量轻、安装尺寸小，驱动力矩小, 压力调节阀，操作简便、敏捷，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功效和封闭密封特性，在大中口径、中低压力的应用范畴，电动球阀是主导的阀门情势。电动球阀处于完整开启地位时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所发生的压力降很小，故具有较好的流量把持特征。电动球阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采取金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完整密封。金属密封能适应较高的 工作温度，弹性密封则具有受温度限制的缺 点。假如请求电动球阀作为流量把持使用，重要的是准确选择阀门的尺寸和类型。电动球阀的构造原理尤其合适制造大口径阀门。电动球阀不仅在石油、煤气、化工、水处置等一般产业上得到普遍运用，而且还利用于热电站的冷却水体系。常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。对夹式电动球阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动球阀是阀门上带有法兰，用螺栓将阀门上两端法兰衔接在管道法兰上。阀门的强度性能是指阀门蒙受介质压力的才能。阀门是蒙受内压的机械产品，因而必需具有足够的强度和刚度，以保证长期使用而不产生决裂或发生变形。

功能是工业自动化过程控制的一种管道压力元件，通常用于管道介质的远程开、关（接通、切断介质）控制。

特征：采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转；体积小、轻便、性能可靠、配套简单、流通能力大等优点。

特点

基本信息

适用于管道压差大，密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。

工作温度: -20℃ 至+150℃ (+250℃ 特殊密封).

工作压力: PN16, PN25 - PN40 - PN64 -PN100

范围

空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质。

电动球阀;V型电动球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，电动球阀将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：

（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（2）电动球阀具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

（3）电动球阀防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

（4）当电动球阀阀门关闭时，V型缺口与电动球阀阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，电动球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

工作特性

工作温度: -20℃ 至+150℃ (+250℃ 特殊密封).

工作压力: PN16, PN25 - PN40 - PN64 -PN100

流体范围

空气、蒸汽、水、气体、石油和石化产品、腐蚀性、若酸碱介质。

安装检查

1、安装完毕后，启动球阀开、关数次，应该动作灵活，受力均匀，球阀工作正常。

2、根据管道压力设计要求，通压后检测球阀与管道法兰结合面的密封性能。

常见故障

类型：电动球阀典型的故障，安全阀门，阀杆之间的弹簧和一个安装在驱动器的行为在其门阀门往复敦促大门之一的地位，这可能是封闭的身体，控制流体应用于活塞在干在执行机构克服弹簧力，从而维持在其它位置通常在开，所以作为控制条件下长期维持，当这种结构阀弃置在大深度，和身体的压力大大低于周围海面压力下降，电动球阀弹簧必须足够大，关闭阀门的力量由于身体的压力作用就干不足够移动门其失败的位置。在极端情况下可能发生。从而减少了执行机构的规模增加了阀门的深度评级。

排除方法：

排除方法

由电动球阀故障，其中包括在这一类，阀体有穿过结构和一腔相交的门传统的阀门，在立场之间腔打开和关闭，并负责搬移这些职位门之间的执行机构。由于也是在这种类型的阀门的情况下，执行器包括一个发动机罩安装在阀体与阀杆连接到另外的阀门。

维修方法

1、只有卸除球阀前后的压力，才能对球阀进行拆卸分解操作。

2、在对球阀的分解与再装配过程，需要对有密封性零部件的保护，特别是非金属零部件，像O型圈等部件最好使用专用的工具。

3、球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。

4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。

5、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。

6、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。

7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。

8、新零件在装配前也需清洗干净。

9、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。

结构特点

1、在阀门全开、全关位置设有锁定孔，防止非工作人员误操作。

2、在阀杆下部设置台阶，不至于阀门内压异常升高脱出阀杆。

3、在球体与阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。

4、开关迅速、启闭灵活，寿命长，安全可靠。

5、气动、电动球阀可远距离集中控制，且能满足计算机程控之需要。

工作原理

电动球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做 电动球阀切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。电动球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

原理

电动球阀是由旋塞型球阀和电动执行器组合而来，球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，电机组带动齿轮蜗轮蜗杆转角力矩，以开关盒调节阀门。其使用主要靠电流量和调节操作而产生的。

组成

常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、精小型执行器等。而球阀主要有浮动式球阀、固定式球阀、O型球阀、V型球阀、三通球阀等。将其执行和球阀配置在一起克产生多样化的产品。还可以为其添加控制箱作为远程操作使用，同时在执行器上添加其他附件还可以达到更多的功能应用，如添加电器定位器可进行流量调节，电阻/电流阀位变换器可用于对阀位开度的指示与控制，手轮机构可在无电流时进行手动操作，常用的其他附件还有绝缘套、防爆行程开关等。初次选型可根据工况来进行选择。

应用

电动球阀账如今已在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用，是国防建设至关重要的机械产品。同时也是科技建设不可缺少的产品。它占据了市场的很多份额，主要是因为电动球阀功能强、体积小、性鞥可靠、流通能力大、轻便宜人、可远程控制等多种原因，电动球阀不仅是节流、截止、切断、通断、转流的好产品，还是流量调节系统中的首选凶悍品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等多种特点。

规格参数

材质：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti
