蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起到节断和截留用外，近年来已经把密封性能作为评价的主要指标，收到市场青睐。另外，蝶阀还有体积小重量轻、结构简单等优点，与同参数的闸阀比较，平均减重量达30%~50%，蝶板旋转90°即可实现启闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

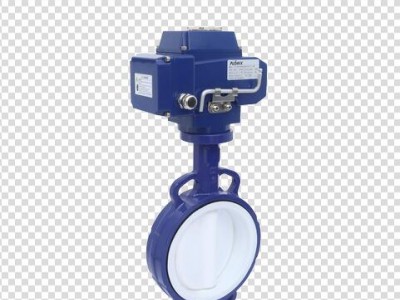

FLOWX推出的氟塑料衬里蝶阀系列
1、 其基本类型有两种，即D71F4和D71F46（中线）全衬里型对夹式蝶阀，采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板锻为一体，表面均匀覆一层FEP。阀体通道内表面光滑，流体阻力小，Cv值流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2、 由7上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。
结构特点：
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节；
2、四级加载弹性密封，保证了阀门内、外的零泄漏；
A.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
B.轴头端面采用弹性O型圈和轴肩刚性垫圈、弹性橡胶垫组合；
C.轴的径向采用O型圈与金属垫的组合；
D.阀座镶在有弹性条的阀体槽内；
3、采用可调弹性弹子定位，定位准确，结构简单。
设计规范:
遵循GB 12238，API609，MSS SP-67，MSS SP-68标准
驱动方式:
手动、蜗轮传动、气动、电动
