点击图片查看原图
件 库存1000件
|
电动硬密封球阀型号：Q947Y |
电动硬密封球阀口径：50MM-800MM |
电动硬密封球阀公称压力：1.6MPA -16.0.0MPA |
|
电动硬密封球阀连接方式：法兰连接 |
电动硬密封球阀操作方式：电动 |
电动硬密封球阀主要功能：起开关作用或调节作用 |
|
电动硬密封球阀使用介质：水.油品.蒸汽.耐磨颗粒 |
电动硬密封球阀材质：碳钢.不锈钢.铬钼钢 |
电动硬密封球阀使用标准：机械部标准或定做非标 |
注：型号代表意义
Q代表球阀 9代表电动 4代表法兰连接 7代表固定式 Y代表密封为NI60/STL/碳化钨/碳化铬
硬密封球阀性能要求
一、电动硬密封球阀技术要求：
1、电动硬密封球阀结构要简单，介质通过时对流态影响小(流阻小)，启闭灵活，工作平稳、无振动，密封、耐磨性能好，使用寿命长，安装方便及关断性能好，运行安全可靠。
2、阀体上有标明阀门承压方向的箭头指示，以方便安装。阀门应装有显示阀门开启和关闭位置的指示器，避免由于错误操作引起的混乱调节。
3、 电动硬密封球阀具有开启、关断和调节的功能，球型阀门的正常开关为电力驱动和蜗杆驱动。
4、电动硬密封球阀开阀闭阀速度匀速，时间短。
5、阀门可在任意开度下长期运行，阀门能稳定地保持位置并无波动现象(全开位置为90°，全关位置为0°) 。
6、所有阀门采用金属硬密封形式，开启次数保证不低于2000次。
7、阀本体各部件要满足水质的要求，耐腐蚀性能强。阀体不得采用灰铸铁，可采用球墨铸铁、铸钢；阀板采用不锈钢，阀轴采用不锈钢，阀板阀体密封圈为硬密封，采用不锈钢。
8、表面处理:光喷砂(比抛丸技术更先进),再引进酸碱磷化处理,待干后立即刷涂防锈漆,最后静电喷涂环氧树脂粉末,全部流程按国家标准《JB/T106-2004阀门的标志和涂漆》执行.
9、阀门产品模具采用先进的机械造型,树脂砂铸造工艺铸造,外观漂亮,铸件具有互换性.
10、设备制造要求
全部阀门具备下述的符号，符号浇铸成凸出的字体于壳体上。
—铸造炉号；
—工作压力；
—阀门直径
—标明箭头方向，以表明阀门只允许水单向流动。
全部阀门配备相应的操作杆、手轮等操作机构，除非另有说明。阀门逆时针方向为开启，操作机构上浇铸箭头，以指明开启阀门的旋转方向。每台阀门上有刻度盘，以示阀门的开启度。
以下为电动型有的技术要求：（电装按实际要求填写，手动形式无以下部分）
11、电动硬密封球阀电动装置的设计和制造符合国家和制造厂商的有关全部规范和标准。同时符合本规范书以及有关配套要求。
12、电动硬密封球阀电动装置输出力矩满足不同工况下阀门开启和关闭的要求，并保证动作可靠，其刚度满足系统稳定性的要求。
13、 电动硬密封球阀电动装置的绝缘性能符合有关规定。
14、 电动硬密封球阀电动装置设有电气及机械过载安全装置以保护电机和阀门。
15、电动硬密封球阀电动装置直接安装在阀门上，与阀门成套供货，并完成整体安装调试工作。
16、电动硬密封球阀电动装置为 “一体化”多回转电动装置。电动装置内包括接触器、继电器、阀门行程开/关、过力矩限位开/关、断电保护装置、电机过负荷保护装置、加热器等。阀门电动装置还带有就地开/关按钮盒及机械的远方/就地切换开关、手轮和就地位置指示器。
17、电动硬密封球阀电动装置的行程开/关为开、关方向独立的无源干接点，力矩开关为开、关方向独立的无源干接点，接点数量分别不少于两对，接点容量不低于220VAC，5A；110VDC，2A。这些接点均是提供给招标方使用。就地位置指示器为标尺或机械刻度式，可以指示在完全打开、关闭及中间位置。
18、阀门电动装置自带接线盒（或接线端子），并至少能发出或接受下列信号：
开阀（DI）
关阀（DI）
阀已开（DO）
阀已关（DO行程关）
阀已关（DO力矩关）
阀电动装置故障（DO）
阀电动装置处于远方/就地控制（DO）
19、 买方仅对阀门电动装置提供一路380VAC三相三线制电源。卖方需要的其他电压等级的电源自己解决。
20、阀门电动装置防护等级不低于IP67。
21、安装在室内的阀门，其阀杆、手轮及电动装置具有良好的抗腐蚀性，电机防潮湿。
22、 电动装置选用EMG DMC系列一体化智能型产品。
23、电动装置内部电气元件（包括接触器、继电器、指示灯、按钮、阀门行程开/关、过力矩限位开/关、断电保护装置、电机过负荷保护装置等）选用合资产品。
24、招标方与投标方的设计分界点在卖方提供的阀门电动装置就地接线盒端子排（或接线端子）下口处。

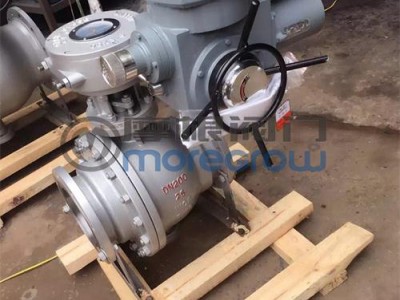

浙江摩根阀门有限公司现场Q947Y电动硬密封球阀图片
Q347N锻钢软密封球阀浙江摩根阀门有限公司制造，型号Q947Y-25C DN200 阀体采用WCB碳钢,内件材质：球体A105+STL司太立20#,阀座：A105+STL司太立16#，电动执行器与电动蜗轮采用国产型。
Q947Y电动硬密封球阀结构及用途
两分式和三段式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。摩根电动固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
Q947型电动固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
电动硬密封球阀产品的采购须知：
电动硬密封球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。
产品名称与电动硬密封球阀的型号；电动硬密封球阀的操作方式（有手动涡轮传动气动电动等）； 电动硬密封球阀的密封面材质和硬度； 电动硬密封球阀的阀体材质； 电动硬密封球阀的压力； 电动硬密封球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性； 电动硬密封球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。电动硬密封球阀产品包装人性化亦可按您的要求办理。
若已经由设计单位选定摩根的电动硬密封球阀型号，请按电动硬密封球阀型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的摩根公司专家为您审核把关。
