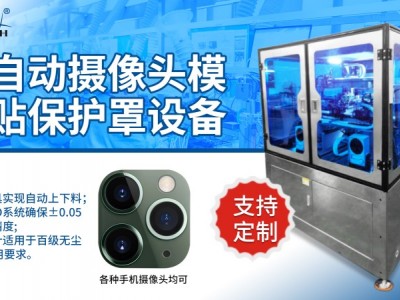

全自动监控摄像头模组贴保护罩设备

设备名称：全自动监控摄像头模组贴保护罩设备



型号：ATM-260xD2设备简介：

设备适用于无尘车间、全自动生产。



人工将Tray盘放入到上料架;设备拉料机构自动拉出Tray盘摄像头模组；头部CCD识别并定位摄像头模组；吸嘴从飞达上取镜头保护罩（两套飞达CCD引导吸嘴更精准取料确保稳定性、两套底部CCD识别并补偿保护罩贴装精度）；五套视觉可确保最高±0.05mm贴装精度，X轴采用直线电机确保高速贴装；贴装完成后拉料模组自动将载具放回料框中直至最后一盘料贴完。贴装完成后人工将整个料框取进行更换，缩短上下料时间从而提升设备产能。


序号 功能结构 数量 机构说明

1 Tray盘料框上料组件 1套 料框顶升上料组件，内含大功率带刹车电机+直线轴承作导向驱动。

2 Tray盘载具平移运动组件 1套 Tray盘载具平移运动模组及轨道支撑机构，确保tray盘移动平稳。

3 飞达组件 2套 送料机构为本公司自主研发设计及加工调试，采用高精度步进电机及高灵敏度光纤传感器，确保出料稳定。

4 贴膜机构 2套 贴膜组件采用高速度、高精度精密直线电机+双动子，Z轴采用伺服电机驱动+本公司自主设计高精度吸嘴杆模组，0-360°旋转电机；头部增加纵向微调模组确保贴装精度；采用高品质真空发生器确保吸料的稳定性。

5 视觉系统 5套 视觉系统包含顶部拍摄像头CCD视觉1套、底部拍保护膜CCD视觉2套、头部拍保护膜吸嘴取料CCD视觉2套，CCD相机采用德国映美精品牌产品配合千兆的网卡传输数据，高精密的CCD相机为整机提供高精度的视觉对位结合本公司自主知识产品软体系统，确保高精度贴装。

6 运动控制系统 1套 采用工业级PC工控机以及雷赛运动控制卡做整机的程序控制结合本公司自主的控制软件确保设备高效、稳定运行，亦可根据客户要求进行客制化订制。

7 电控系统 1套 运动控制，继电器，伺服控制、空气开关、短路开关、稳压电源等安装于设备内部，节省空间并确保安全可靠。

8 机架+大板 1套 含主机架、大板一套，采用高标准加厚方通焊接而成。

9 防尘外罩 1套 亚克力+不锈钢外壳+FFU组成设备外壳，符合千级无尘室要求，且外观简洁大方。



项目 规格说明 备注

设备贴装精度（X/Y） ±0.1mm（物料尺寸：4*30mm以内）

生产效率(UPH) ≥2500pcs 不含上下料时间

辅料尺寸mm Max：30mm*30mm Min：4mm*4mm

FEEDER(供料宽度）宽度 ≦60mm

FEEDER(供料器）数量 2把

吸嘴数量 2pcs

贴膜压力 压力传感器

X/Y轴模组 封闭式 适用千级无尘环境

静电消除 出料端配置离子风机 避免因静电造成的粉尘吸附

上下料 自动上下料

设备尺寸 ≈L1200mm*W1200mm*H1800mm

气压 压力：0.5-0.7MPa

气流量 200L/min （干燥）

设备外观 1.设备外观适用千级无尘车间

2.外部使用镜面不锈钢外罩

3.禁止使用产生粉尘/脱落物/赃物的材质 频繁工作区域使用亚克力材质

设备内部环境 1.内部环境需要达到千级净化标准

2.设备内部使用的部件，机构符合无尘要求

避免产生（粉尘，毛屑，赃物） 设备顶部需要加装净化FFU
