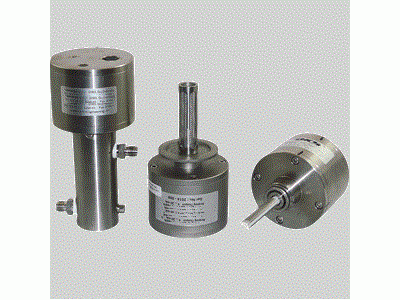

气体微量水传感器

 适用于强腐蚀性气体/绝大部分气体的微量水分稳定连续测量

描述

电解式气体水分测量于1959年由Keide首次试验成功并应用于微量水分测量，该方法提供了一个连续测量非碱性气体中微量水的工业解决方案，可以连续、在线、实时监控各种工业过程中的气体微量水。

工作原理

电极上镀有平行的铂金丝或缠绕平行的铂丝，铂丝间涂有水化的五氧化二磷薄膜，当气体通过电解池时，其中水分全部被吸收并生成磷酸，同时，在两铂丝间的直流电压使磷酸产生电解反应，分解出氧、氢及五氧化二磷。当吸收和电解达成平衡后,进入电解池的水分全部被五氧化二磷膜层吸收并全部被电解。根据法拉第电解定律和气体定律，可根据电解电流直接测量出气样中水分的绝对值。

特点

氧化锆陶瓷或玻璃材质可选。活动插销连接，便于拆卸。

安装

l 腐蚀性气体：PVDF

非腐蚀性气体：PVDF或SS不锈钢

l 样气输入压力可达4Bar(PVDF)/10Bar(SS)

l 稳定样气流量20Nl/h

l 三通阀和四通阀操作，便于传感器维护和再生

l 采样单元内压缩空气微正压保护

l 不洁净气体可增加过滤器

l 液氯可增加电加热减压阀

l 真空入口可加抽吸泵

l 样气出口建议排放到尾气中处理



应用

1. 氯碱PVC化工： 氯气/液氯/氯化氢/二氧化硫中微量水分析测量；

2. 氟化工：氟化氢中微量水分析测量；

3. 多晶硅/有机硅：氯气/氯化氢/四氯化硅中微量水分析测量；

4. 天然气及石油化工：天然气氢气，乙炔和其他烃类气体中微量水分析测量；

5. 气体：氧气、氮气，二氧化碳、氩或其他稀有气体

6. 冷冻机/压缩机： 微量水分析测量；

7. 电力：SF6微量水分析测量；



SMART-MT20D，经济型，性价比突出，KF40真空法兰连接  (可选择耐氟化氢腐蚀传感器)。

典型应用于保护气微量水分析测量：

l 锂电池

l 真空干燥箱制造商

l 真空手套箱生产商

l 大学及科研机构(核工业/新能源材料)

l 金属热处理/焊接

l  OLED/电容/HID灯及电子

l 精细化工/医药

技术参数：

传感器材料 玻璃/陶瓷、铂金

流通池材料 PVDF或不锈钢

精度 0.4ppm或测量值5%

灵敏度 0.1ppm

反应时间 小于1秒

动作时间T50 小于8秒

测量气体流量 20Nl/h

传感器气体最大压力 4Bar(PVDF)/10Bar(不锈钢)

环境温度 5-50℃

气体测量管 直径6mm

测量电缆 1.4米~100米

连接方式 1/4NPT螺纹或KF40真空法兰连接

防爆 本安防爆Ex ia

部分案例：

伍德、西门子氯压机、HotData、Avicomp、飞利浦、丹佛斯、林德、梅塞尔、瓦克、陶氏、大众、艾默生、迈尔
