携带型短路接地线

挂接地线是保护检修人员的一道安全屏障，是电力员工的生命线，可防止突然来电对人体的伤害。但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用，必须引起足够重视。

接地线使用及注意事项：

1、检查接地线

（1）使用前，必须检查软铜线是否断股断头，外护套完好，各部分连接处螺栓紧固无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

（2）检查接地线绝缘杆外表无脏污、无划伤、绝缘漆无脱落。

（3）检查接地线试验合格证是否在有效试验合格期内。

2、装、拆接地线注意事项

（1）装挂接地线前必须先验电，严禁习惯性违章行为。

（2）装设接地线时，应戴绝缘手套，穿绝缘靴或站在绝缘胶垫上，人体不得碰触接地线或未接地的导线，以防止触电伤害。

（3）装设接地线，应先装设接地线接地端，后接导线端。

（4）拆接地线的顺序与装设时相反。

（5）装、拆接地线应做好记录，交接班时应交代清楚。

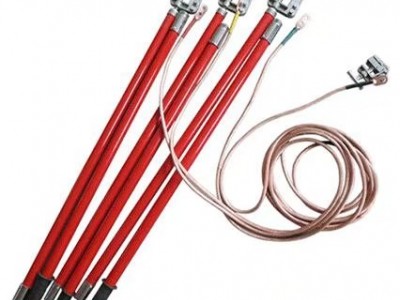

组合式接地线材质 结构以及分类

产品名称：组合式接地线

简 介：“接地线”由于电压等级不同，线卡组合形式及数量、导线长短也不相同，一般由三只导线端线卡，短路线、接地线及一只接地端线卡组成一份“接地线”。

　　适用电压：0.1-10kv 10kv 25kv 35kv 110kv 220kv 500kv

　　规 格：接地线分别是国标10平方、国标16平方、国标25平方、国标35平方、国标50平方、国标90平方、国标95平方、国标120平方、国标130平方、国标150平方

　　接地棒分别是1米、1.5米、2米、3米(其他规格可以定做).

　　材 质：玻璃钢

　　用 途：主要用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地的装置。

　　结 构：组合式接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹组成。

分 类：

      (1) 平口螺旋接地棒(户内母排，变电母排)

　　(2) 双簧压紧式接地棒(户内线路，变电线路)

　   (3)手握式接地棒(户内母排，变电母排)短路接地线

　  技术要求：

      (1) 施工接地线由接地端、接地导线和有弹簧的夹板组成。接地线外皮有绝缘 层，当与导线相撞时，夹板内的弹簧作用夹体自动夹住导线,如图。
