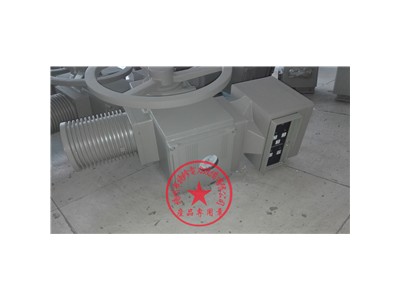

整体型电动执行器2SA3022-1FA00-1-ZJ1A+LK3直供

 整体型电动执行器2SA3022-1FA00-1-ZJ1A+LK3直供；

2SA3系列多回转电动执行机构是过程控制系统中各类电动阀门的驱动装置，用以控制阀门的开启和关闭，适用于闸阀、截止阀、隔膜阀、其派生产品可用于碟阀、球阀和风门等角行程的阀门。可以精确地按控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置；

2SA30电动执行机构适用于开环控制系统，2SA35系列电动执行机构适用于闭环控制系统，它可以准确地按控制指令对系统的介质压力、温度和流量进行调节，因而是实现自动控制的必不可少的驱动装置，2SA3系列多回转电动执行机构可广泛用于电站、石化、冶金、公用事业等。具有如下特点：

        1.设计先进、系列齐全、能充分满足电站等自动化控制的需要；

     2.结构合理、通用性强、可适用各种配套功能的需要、在2SA30上加装功能控制模块LK可实现就地可远方操作；在2SA35上配装LU智能型功率换向模块时，即为智能型电动执行机构，为电站DCS技术改造提供了一种可靠的智能装置；配数字型功率控制模块（三相MU、单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；

   3.能提供二个以上的中途信号（即开关向中途信号）；

    4.具有防尘、防水性能，其防护等级为IP67，应用户要求亦可以提供防护等级为IP68的电动执行机构；

    5.调整方便，控制精度高；

     6.在2SA35上配装变极电机时，可构成双速电动执行机构，可用于125MW ~ 600MW发电机组的汽机旁路系统，既有调节功能，又有快慢速功能。

技术条件

      1.环境温度    -20℃ ~ +60℃（2SA35调节型）             -20℃ ~ +80℃（2SA30开关型）

      2.工作制式    调节型：  S4或S5周期性断续工作制,允许最大工作次数为1200c/h 最小负载持续率为10%

                    开关型：S2—15min短时工作制

      3.电源        三相380V   50Hz

                    单相220V   50Hz（250N.m以下）

      4.防护等级    IP67、IP68（特殊定货）

      5.行程精度    ≤0.5%

      6.转矩精度    ≤10%

      7.连接标准    调节型：法兰连接尺寸按GB12222

                    开关型：法兰连接尺寸按GB12222或JB2920执行

       8.阀位信号    0/4—20mA



 整体控制式电动执行机构（以下简称 LK）是在 2SA3 开关型电动执行机构的基础上，



增加了电气控制部分，即 LK 型功率控制部分，将机械传动与电气控制集为一体而构成的，



具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各



类阀门进行开关操作和控制。



电控部分由薄膜按键面板、功能板、开度模块、电源及插件板和交流接触器等组成，



电控部分通过插件及紧固螺栓和电动执行机构连接，可方便拆卸或更换；也可实现分体



控制。





二、主要技术参数





电源：AC380V 50Hz 三相三线制阀位信号：输出 4～20mA（或 0～20mA）防护等级：IP67



环境温度：-20℃ ～ +60℃



输出功率：0.030～15kW





三、操作





LK 可分别在“远方”或“就地”状态下操作，当每次接通电源后均处于“远方”状



态，如果需要进行“就地”操作时，按一下“就地”按键，将“远方”状态切换至“就



地”状态，此时，“远方”状态指示的绿色发光管熄灭，“就地”状态指示的红色发光管



亮，远方操作的“开、关、停”按键不起作用，只能在就地操作面板上操作“开、关、



停”按键。



在开启阀门过程中，红灯闪，绿灯亮；



在关闭阀门过程中，绿灯闪，红灯亮；



阀门处于“全开”位置，红灯亮，绿灯灭；



阀门处于“全关”位置，绿灯亮，红灯灭。



“就地”操作结束后，应按一下“远方”按键切换至“远方”操作状态；电动执行机构的调整可参照《2SA3 多回转电动执行机构使用说明书》
 整体型电动执行器2SA3022-1FA00-1-ZJ1A+LK3直供；
