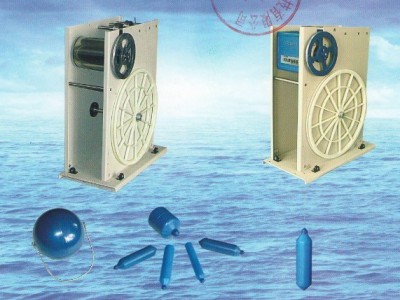

徐州伟思 WFX-40型自收缆水位计

概述
1.1 本仪器按照国家标准GB/T11828.1-2002要求设计、制造，广泛用于地表水、地下水及大坝测压管水位测量。
1.2 本仪器为单浮子式自收缆水位计（以下称水位计），水位计工作时井管内只有一根测缆牵动浮子跟踪水位升降变化，实现水位自动测量。
1.3 本型仪器适用于口径内径不小于70～150mm、埋深为10～500m范围的场所使用，并且井管的中轴线必须是直线，井管内壁必须平滑、无凹凸障碍。
1.4 本仪器水位编码器为低转矩、抗雷击型（微动开关触点功率为5A/250V）绝对值编码器，并采用镀金防水航空插头座，仪器性能稳定可靠，无温度、时间漂移。
2.工作原理
工作原理为：水位静止时，浮子静止在水面上，仪器的重锤悬停在对应高度上，编码器输出值与水面高度值相对应；当水位下降时，浮子跟随水位变化沿着井管的中心向下运动，并拉动测缆向下走，带动测轮逆时针转动并同时驱动卷扬轮、卷扬轴顺时针转动，提升重锤到对应高度上，水位编码器输出与水位变化量相对应的值；当水位上升时，浮子跟随水位上升沿着井管的中心向上运动到相应位置，在重锤的作用下，卷扬缆驱动卷扬轴和卷扬轮逆时针旋转拉直并回收测缆，带动测轮顺时针方向转动，使水位编码器输出值与水位上升变化量相对应，完成水位自动跟踪测量。
本仪器水位编码器输出码为格雷码10～13bit，由多芯航空插头和电缆连接至外接显示器或计算机上，可测量10～80m水位变幅。
本仪器用于地下水水位测量时，当埋深超过80m时，其悬索超长部分须另外加接特种轻质悬索。
3.测井建造要求
3.1  测井一般由多节定长钢管（或工程塑料管、水泥管）连接组合而成，每节井管长度为2～6米长，每节管道的接缝处必须平滑无障碍物，接缝间隙应≤2mm，接缝处内壁高度差应≤1mm，各节井管的几何中轴线应保持在一条直线上不允许弯曲。
3.2  井管口径尺寸一般不得小于 Φ70㎜，进水口面积约为井口的1/10，各节井管的接缝之间可以不密封。
4.主要技术参数
4.1  水位变幅：0—10m：0-20m；0-30m；0-40m；0-80m；
4.2  水位编码器分辨力：1㎝
4.3  测量准确度：≤0.2%
4.4  浮子直径：Φ30mm；Φ40mm；Φ50mm；Φ100mm可选
4.5  输出信号：格雷码10～13bit（RS485或4-20mA接口选配）
4.6  环境温度：-10℃～85℃
     相对湿度；＜90%(40℃)
