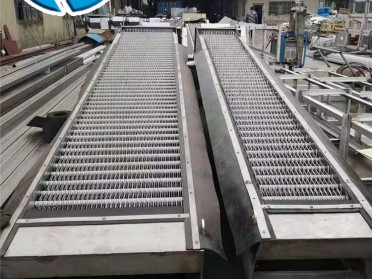

机械格栅回转式除污机

 结构及工作原理：

HZ-B型回转式格栅机是在HZ-A型回转式格栅的基础上改进而成的，他有减速机、牵引链轮、齿耙、机架、栅条、导渣板等组成，其材质为碳钢或不锈钢。

在驱动装置的牵引下，封闭式回转链轮带动齿耙作往复运动，当齿耙运转到栅条迎水面时，齿耙自行插入栅条的间隙，齿耙自下而上的将栅条上拦截的杂物提升经过倒渣板，当超过格栅顶部后齿耙改变方向，栅渣依靠自重脱落再卸料口上，至此，完成一个取渣和卸渣的程序。

产品特点：

1. 传动部件少，结构简单，一体化设计，便于维护管理；

2. 回转式链轮采用封闭式安装，可避免杂物进入链轮影响正常运行；

3. 水下回转轮采用非金属材料，耐腐蚀，免维护。

机械格栅回转式除污机

机械格栅回转式除污机

型号表示方法：

产品性能参数：

回转式机械格栅用途：

      GSHZ型回转式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动阻碍并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。

回转式格栅机主要特点：

       结构紧凑、电气控制简单，便于实现自动化；耐腐蚀优、能耗小、噪音低；除污动作连续、排污干净、分离效率高。

回转式格栅机结构及工作原理：

      回转式格栅机主要由拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。

      该设备是由ABS工程塑料、尼龙或不锈钢制成的特定形耙齿，按次序排列装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。

      由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。
