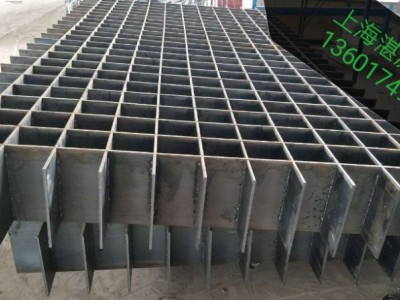

整流格栅主要用用在电厂烟道脱硫脱硝中，承载力强，过滤好，通风透气，现已逐步应用于电厂中。一般采用 300*3mm扁钢，选用100*100mm的方格，扁钢与扁钢互插而成，尺寸各异，一般长度较长，达到10米左右。由于其长度较长，加工制作周期较长，建议客户采购时能提前订货。
基于CFD模拟软件对某SCR脱硝装置进行了数值模拟，分析了不同整流格栅间距、形式对反应器上部流场的影响。以不同高度截面的烟气速度变异系数CV和大烟气入射角为定量评价指标，给出了满足性能要求的整流格栅设计参数范围以及优设计方案。
整流格栅是SCR脱硝系统中重要的功能部件，其作用一是通过烟气在格栅内的碰撞、整合作用，将进入格栅前水平方向流动的烟气调整为竖直向下流动，其二是将进入格栅前较差的烟气速度分布整合的相对均匀。这两个作用对于SCR脱硝系统而言具有重要的意义，烟气在催化剂前控制在一定范围内的入射角能够避免催化剂表面被过渡冲刷，使催化剂寿命得到保障，而速度分布的均匀性则是催化剂能被充分利用，达到理想脱硝效率的关键。因此，对SCR脱硝系统中整流格栅的结构进行优化设计十分必要。
本文对某300MW机组的SCR装置进行了数值模拟，通过改变整流格栅的间距及其形式，分析了不同整流格栅结构对其下游烟气分布和烟气入射角的影响，给出了可以满足性能需求的设计范围及优方案，对于整流格栅的优化设计有一定参考价值。
