高效斜板沉淀池

一、概述：

    沉淀池按照池内水流方向可以分为平流式、竖流式、辐流式和斜流式等沉淀方式。斜板沉淀就属于斜流式沉淀。该沉淀方式的产生来源于哈真(Hazen)在二十世纪初提出的浅池理论。斜板沉淀池借助于斜板形成许多浅层沉淀池，从而增大沉降面积，因此斜板沉淀池的处理能力显著地得到了提高。通常斜板沉

    淀池使用在处理负荷较大、工作场地较小的场合下。

    我公司制造的高效斜板沉淀池是在普通斜板沉淀池的基础上，研发出来的一种新型高效斜板沉淀装置。

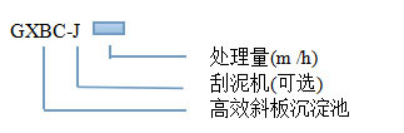

二、型号说明：

三、特点：

1. 新型结构设计,沉淀面积成倍增大,大大提高沉淀能力;
2. 斜板可以对沉淀物起再凝聚作用,使架状物增大,易于沉淀;
3. 斜板沉淀创造了层流条件,沉淀效果好;
4. 下沉污泥浓度增大;
5. 排除污水稳定,而且不存在污泥覆盖;
6. 显著节省占地面积。

四、构造及工作过程：

    高效斜板沉淀池是在普通斜板沉淀的基础上，发展出来的一种新型高效斜板沉淀装置。根据水 流和泥流的相对方向，可采用逆向流或同向流形式。

    该斜板沉淀池包括：沉淀池体、斜板组件、集水槽、可调出水堰板，集泥刮泥机(可选)等部件组成。

    废水由进水管进入池体，在位于池体中间的进水廊道内向前向侧流动，由导流板反射，再通过两侧的布水口进入斜板。

    随着水流向上流动，其所含的固体颗粒就沉淀在平行的斜板组件上，然后滑入池体底部的污泥斗，在污泥斗中，污泥经浓缩后通过污泥出口排出。而其澄清液沿斜板上升，通过顶部的出水通路孔流入集水渠，然后通过可调出水堰汇集至出水槽，再由出水管排出。

    在斜板顶部设计通路孔的目的是使澄清液在流入集水渠时形成一个压力差，保证各斜板间流态分布均匀，消除短路现象，从而使整个斜板的面积都被利用

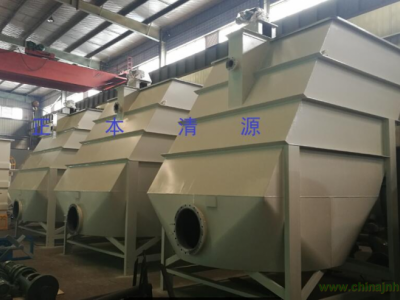

设备外形和技术参数见图表。
