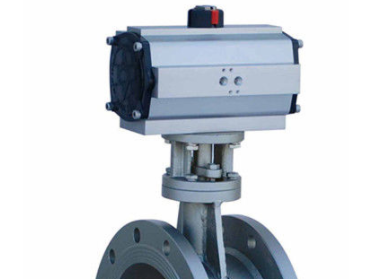

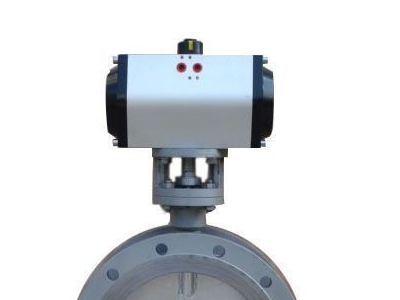

气动通风蝶阀，三偏心零泄漏高温排气蝶阀，意大利SASTAR

 江苏赛世达自控阀门有限公司主要生产经营 防喘振调节阀，气动蝶阀,进口电动蝶阀,进口气动球阀,进口电动球阀,截止阀,止回阀,Y型过滤器,公司集研究、开发、生产为一体，技术力量雄厚，其中高、中级的职称的工程技术人员占全体职员工的30％以上，各种 专业配套设备齐全，生产工艺先进，具有完善的质量保障体系，产品质量严格把关，精益求精，产品合格率高。多年来 在科技人员的不断努力下，集众家之长，精心研制机械产品，各项技术指标，优先于国家标准，在同行业中名列前茅。我们公司以诚挚的心，优质的产品，全方位的服务，合理的价格，欢迎各界朋友光临。



一、RTO三偏心零泄漏蝶阀设计为法兰式 ; 尤其采用后座通风结构 , 不论在低温或高温工况下 , 决无卡死现象 ; 同时启闭灵活 , 带有微量弹性进行自动密封补偿等优点。法登RTO三偏心零泄漏蝶阀适用于环保 RTO 以及化工、电厂﹑冶金 ﹑水泥等行业的风量调节和环境保护等管道系统中 ,作调节气体流量使用。

二、主要性能规范 :

1. 公称直径 : DN(mm) 50 ～3000

2. 公称压力 : PN(Mpa) 0.05 ～0.3

3. 强度试验压力 : PS(Mpa) PN x 1.5 倍

4. 适用温度 : t( º C) ≤650

5. 泄漏率: 0泄漏

6. 适用介质: 废气、空气;粉尘气体；冷﹑热有害气体等等．

7. 介质流向: 任意方向

8. 对介质的控制形式: 全开.全关及0～90º范围内任意调节

三、特点与标准:

1.本阀采用优质钢板焊接,型小轻便,装修容易．吻合部双重设计,增强牢固。

2.由于蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力．

3.焊接数据:依照 GB/T12224-2005、GB/T19866-2005。

4.驱动装置标准：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989

等之标准。

5.制造与验收为QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。

6.假如温度过高，颈部增加散热片部件，来降温保护驱动装置。

四、主要零件材料:

阀体﹑ 蝶板: 优质碳素钢 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20

阀杆: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20

密封面: 不锈特殊钢

填料: 膨胀石墨 石棉盘根

0 泄漏介绍：

设计为密封面于斜切园锥体双偏心形式:采用多层次弹性金属硬密封结构,克服了使用过程中的弊端,与有机材料软密封相比已进行了完善、改进与创新,使它成为更加实用、完美、新颖的蝶阀珍品。

0.3-1%泄漏介绍：设计为多层弹板式：采用后座多层弹板结构，不论在低温或高温工况下，决无卡死现象；同时启闭灵活，带有微量弹性进行自动密封补偿等优点；使用温度可达到650℃
