衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着阀杆轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门处于全开状态。 本类阀门在管道中一般应当水平安装。

目前 ,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩。

衬胶蝶阀用途：

衬胶蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬胶蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

衬胶蝶阀特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

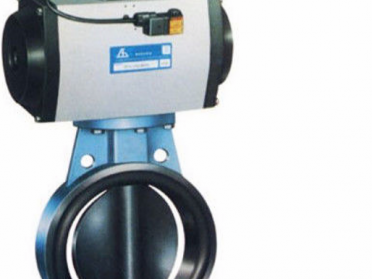

衬胶蝶阀执行机构

衬胶蝶阀采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。

型号：D671XJ

材质：铸铁

连接形式：对夹

结构形式：垂直板式

适用介质：水、油、气体、其它

压力环境：常压

工作温度：常温

标准：国标

流动方向：单向

驱动方式：气动

 1. 阀门材质

1、阀体材质：灰铸铁、球墨铸铁、铸钢、铝合金、不锈钢等

2、阀板材质：双相不锈钢、尼龙11板、镀锌板、铝青铜

3、阀座：NBR、NR、EPDM、.HYPAON、HRR、WRR、VITON、PTFE、R-PTFE

2. 使用环境

1、公称通径：DN50-1000（mm）

2、公称压力：1.6Mpa

3、适用温度：-50℃—235℃

4、驱动形式：气动（限位开关、电磁阀、手轮、定位器)
