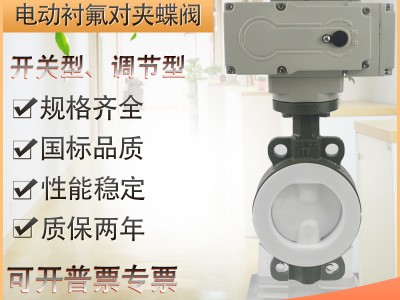

电动衬氟蝶阀是采用电子式电动执行机构与衬氟蝶阀配套而成电动衬氟蝶阀有开关型和调节型两种。开关型电动衬氟蝶阀直接接入220V电源进行正反转控制即可，并输出两对无源触点反馈信号。调节型电动衬氟蝶阀输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，电动衬氟蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。电动衬四氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，电动衬四氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。
二、电动衬氟蝶阀 产品特点
全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
（1）小型轻便，容易拆装及维修，并可在任意位置安装。
（2）结构简单、紧凑，90°回转开启迅速。3
（3）操作扭矩小，省力轻巧。
（4）流量特性趋於直线，调节性能好。
（5）密封材料耐老化、耐腐蚀、可适用多种介质。
三、电动衬氟蝶阀 技术参数
|
称通经DN(mm) |
50～1600 |
||
|
公称压力PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
氟橡胶：-20℃～200℃ |
||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
||
|
泄漏率 |
符合GB/T13927-92标准 |
||
|
驱动方式 |
电动 |
||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
||
四、电动衬氟蝶阀 执行器技术参数
|
执行器类别 |
标准精小型电动执行器 |
3610R电子式执行器参数 |
Q防爆型执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
||
|
输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||
|
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
||
五、电动衬氟蝶阀 零件材料
|
零件名称 |
材料 |
|
阀体 |
(球墨铸钢、铸钢、不锈钢)+F46 |
|
蝶板 |
(灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
六、电动衬氟蝶阀 性能规范
|
公称通径 |
DN（mm） |
50～1600 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤150℃ |
|||
|
适用介质 |
具有腐蚀性介质 |
|||
