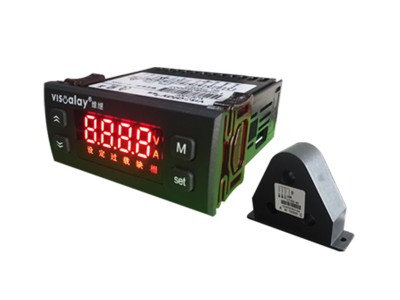

创泰VJ7831智能数显电动机保护器缺相过载保护器

保护器通过外置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个孔。负载电流过小时，不进行欠载、三相不平衡、缺相检测，防止在电动机断电状态产生误动作。

过载保护

定时限模式：当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。

反时限模式：负载电流超过额定电流越多，则过载动作时间越短。可根据不同电机的特性选择不同的反时限曲线，各曲线动作时间见下表： 单位：秒

欠载保护

当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。

启动时间与堵转保护

对于重载启动，可能会因为启动时间过长，反复触发过载保护而无法启动。这种情况下可以设置启动时间（F18），保护器会在若干秒内暂时屏蔽过载保护。

为了避免在启动时间内因堵转而烧毁电动机，可以设置堵转电流(F16)和堵转动作时间（F17）。当负载电流超过设定的堵转电流，并且持续时间达到设定的堵转动作时间时，接触器继电器断开，切断电动机电源。例如F18=30，F11=50，F16=3，F17=5时，在电动机启动的30秒内不进行过载检测，但是如果电动机通电后，5秒内电流没有降到150A（50×3）以下，就会触发启动延时保护。

堵转保护必须在启动时间（F18）不为0的时候起作用。

三相不平衡保护

三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。

缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相动作时间（F23）一般比三相不平衡动作时间（参数F22）设定得要短。

自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，需要人工恢复。

此功能默认关闭，使用时需确保安全，自动恢复时与星三角没有冲突。

延时上电功能

如果通过设定参数F61启用了延时上电功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。F61=0表示关闭延时上电功能。

MODBUS协议

Modbus协议是一种应用于工业控制系统的标准通信协议，几乎所有的工控组态软件和HMI(人机界面)都支持ModBus。标准ModBus有两种数据传输模式：ASCII模式和RTU模式，RTU模式因其数据传输效率高，并且使用CRC校验，数据传输的可靠性高，所以应用得比ASCII模式更广泛。

本仪表实现了ModBus-RTU协议，可以通过RS485接口和工业控制网络互连，可将多台数字式热继电器连入一台上位机，在上位机上显示电流和观察仪表的各种状态、设置仪表的各种参数；或者和各种类型的HMI人机界面互连，实现仪表的远程显示和控制。

在使用本仪表的ModBus功能时请先正确设置“设备地址”、“波特率”、“数据位”、“停止位”、“校验位”等参数（参数代码F71-F75）。

如果有多台仪表连在同一个RS485总线上，每台仪表必须设置不同的“设备地址”，否则会产生冲突；“波特率”、“数据位”、“停止位”、“校验位”等参数必须和上位机的设置相同。
