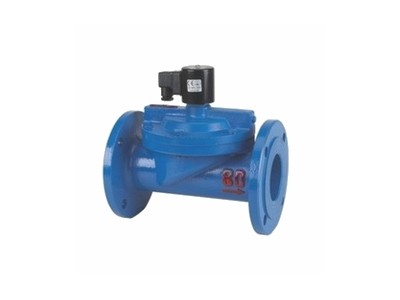

型号：ZCS
用途
富林克ZCS水用电磁阀结构简单，体积小，密封性能好，维修方便。适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点。
水用电磁阀结构
本阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。
根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。
水用电磁阀工作原理
当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。
常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
|
工作介质 |
水、粘度 ≤4°E 的油及其它非腐蚀性流体 |
||||||||||||||
|
介质温度 ℃ |
≤60 |
||||||||||||||
|
公称压力（ MPa ） |
1.0 |
||||||||||||||
|
工作压差（ MPa ） |
0.05 ～ 1.0 |
0.1 ～ 1.0 |
0.15 ～ 1.0 |
||||||||||||
|
电源电压 |
AC220V 其余规格可作特殊订货 |
||||||||||||||
|
额定流量系数（ kv ） |
按 JB/T352-94 规定 |
||||||||||||||
|
泄漏量（ ml/min ） |
按 JB/T352-94-F 规定 |
||||||||||||||
|
公称通径（ mm ） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
功耗 |
36VA |
50VA |
|||||||||||||
|
防爆标志 |
dⅡBT4 |
|
防爆证编号 |
CE991010 |
|
出线口接线 |
内螺纹 M20×1.5 |
|
环境温度 |
- 2 0-+ 5 0℃ |
水用电磁阀尺寸
|
公称通径 DN |
内螺纹连接 |
法兰连接 |
|||||||||
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
130 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
φ4-14 |
16 |
3 |
|
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
φ4-18 |
18 |
3 |
|
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
φ4-18 |
18 |
3 |
|
50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
φ4-18 |
20 |
3 |
|
65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
φ4-18 |
20 |
3 |
|
80 |
|
|
|
253 |
310 |
200 |
160 |
132 |
φ8-18 |
22 |
3 |
|
100 |
|
|
|
260 |
350 |
220 |
180 |
156 |
φ8-18 |
24 |
3 |
|
125 |
|
|
|
315 |
400 |
250 |
210 |
184 |
φ8-18 |
26 |
3 |
|
150 |
|
|
|
350 |
480 |
285 |
240 |
211 |
φ8-22 |
26 |
3 |
|
200 |
|
|
|
390 |
600 |
340 |
295 |
266 |
φ8-22 |
26 |
3 |
|
250 |
|
|
|
430 |
730 |
395 |
350 |
319 |
φ12-22 |
28 |
3 |
|
300 |
|
|
|
480 |
850 |
445 |
400 |
370 |
φ12-22 |
28 |
4 |
|
350 |
|
|
|
605 |
980 |
505 |
460 |
429 |
φ16-23 |
30 |
4 |
水用电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图（二）。
4、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
5、不要将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
6、普通型不可在爆炸危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道需安装上压力表，以便观察管道压力。
水用电磁阀使用保养
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件试净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀爆炸和泄漏。
水用电磁阀订货须知
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
2、电磁阀正常工作时的电压为220+22V或-15，如果超过此范围，请订货时注明电压的波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
水用电磁阀型号
