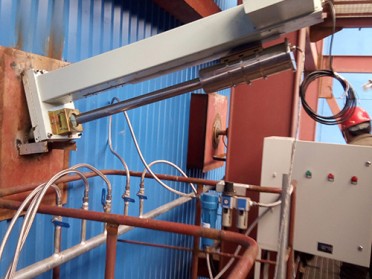

LM-NK800G高温炉膛火焰监视系统

一、产品型号：LM-NK800G
二、产品介绍：
1.炉内自动型，适用于各种高温窑炉
2.适用于炉壁厚度在500mm左右炉型
3.探头罩采用不锈钢材料制成，抗腐蚀性好
4.特殊的螺旋风幕设计，镜头不积灰
5.特殊的风水冷设计，使设备在各种恶劣条件下能正常使用
6.蓝宝石耐高温镜头
7.探头罩自动伸进/退出
8.采用耐高温电子，可靠性好
9.在冷却水/气，供电电源有意外情况发生时探头罩自动退出
10.可在中控室/现场对设备进行进退控制
11.PLC程序化控制DCS软件控制摄像机菜单和光圈
12.前端采用800mm耐高温光学弯角镜头
13.采用27倍光学变焦（3.6-7.8）一体摄像机
三、主要功能
1.防护罩内温度超过规定值50℃时，摄像探头罩退出
2.当压缩空气输入压力低于0.3MPa时，摄像探头退出
3.当探头罩冷却水输入流量低于0.2立方米/小时，摄像探头退出
4.当外界电源切断时，摄像探头退出
5.从控制室或现场控制装置发来一个退出信号时，摄像探头退出
6.报警信号可接入DCS
四、技术参数
1.分辨率“1920*1080
2.镜头可变焦距：3.6-78  27倍光学变焦
3.退出行程：550mm
4.视场角：17°-81°弯角俯视定焦或变焦
5.镜头光圈：电动远控或手控
6.信噪比：56db
7.滤色装置：可选滤红、黄或全色过滤
五、压缩空气
1.总进气管G1”
2.连接管口：4-G1/2”(加截止阀)
3.入口压力：0.3MPa~0.7MPa
4.入口温度：≤35℃
5.最小流量：0.3立方米/分钟
六、冷却水
1.总进水管为G3/4”
2.连接管口：2-G1/2”(加截止阀)
3.入口压力：0.2MPa~0.5MPa
4.最小流量：0.8立方米/小时
5.入口温度：≤35℃
七、工作环境温度
1.自动退出装置：-20℃~100℃
2.控制装置：-5℃~75℃
3.炉内温度：≤1800℃
八：外形尺寸
1.设备尺寸：宽500*长1500*高300（单位：毫米）
2.现场控制箱：500*700*200（宽*高*厚）（单位：毫米）
