防爆内窥式针孔摄像仪

二、产品介绍：

炉膛火焰观测系统是一种采用机器视觉技术的石化加热炉内窥式炉膛火焰监测系统，满足在ⅡC 气体组以下（典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等）具有爆炸性物质的环境使用。

三、功能特性：

炉膛火焰观测系统可让操作员通过流畅的图像直观地掌握炉膛内火焰燃烧及雾化、炉管、保温层、炉嘴结焦等工况。机器视觉技术对视场内燃烧器火焰及炉管图像进行分析处理，能识别每个燃烧器火焰熄灭和非火焰燃烧区域的突发起火事件，并将告警信号输出至自动化系统和 DCS。

炉膛火焰观测系统采用工业标准面向服务的网络架构，构建集视频监视、图像分析、显示、管理为一体的综合管理平台，具有良好的分层

结构以及C/S架构，有效的降低系统构建的复杂度、提高分布式部署的灵活性，可提供统一的内、外部接口服务，便于系统扩容和集中管理。系统支持 onVIF 接口协议，提供办公网络、全厂 CCTV 的接入端口。

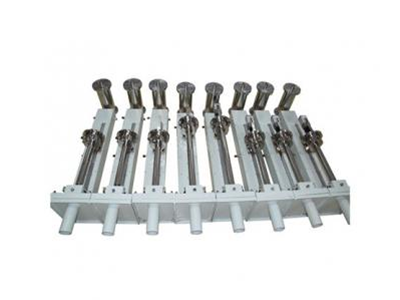

隔爆型高温一体化摄像仪是数字高清工业摄像机与机器视觉技术相结合的监测装置，强制涡旋风冷却的耐高温防护罩可以使摄像仪伸入2000℃的炉膛内进行观测；数字高清工业摄像机根据火焰的亮度变化自动调整输出电平，保持图像清晰；配置轴向巡航装置可使摄像仪作±180°的轴向巡视，实现全炉膛的观测。

图像分析服务器是一款强大的分析工具，采用机器视觉技术模拟人眼的视觉行为，能准确识别视域内燃烧器熄火和炉管泄漏，并输出报警信号，与隔爆型高温一体化摄像仪构成完整的监测系统。
