1.适用范围(Scope)

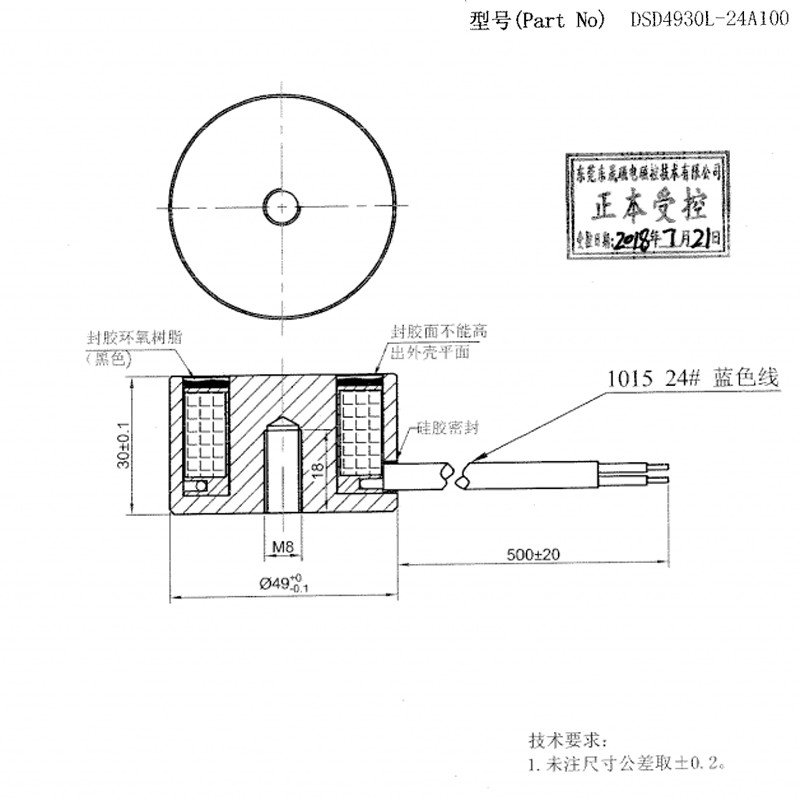

本规格书仅适用于吸盘电磁铁DSD4930L-24A1002.标准试验条件

2-1环境

周围温度:20士2C，相对湿度:65RH土5%，大气压:1013mbar

2-2电源:稳定额定电源

3.额定参数(标准试验条件)

3-1电压：DC24V

3-2电流：0.24A

3-3功率：5.76W

3-4 直流电阻：100Ω士10%

3-5工作循环：100%通电

3-6绝缘等级：F类

4.电气特性

4-1行程与力量:行程0mmDC24V初始值时力量不低于40Kgf

4-2绝缘电阻:线圈和框架间100MQ(DC500V 常规温度/湿度)

4-3耐电压：线圈和框架间AC500V(50/60Hz)1Min或AC600V(50/60Hz)1Sec(击穿电流2mA)

4-4温升：在额定电压DC24V下，温升为75CMax(100%通电)

4-5寿命：50万次(100%通电,实验室理论数据)

4-6端子强度：当施加1kgf(任意方向)时，不允许脱落

4-7工作温度、湿度：-20C-+55C，5%RH-85%RH
