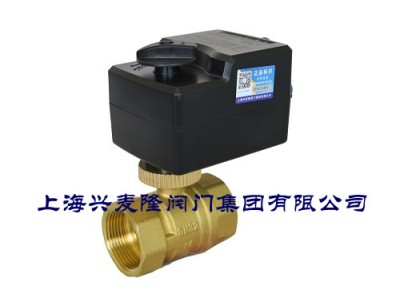

点击图片查看原图
件 库存460件
产品特点
1. 采用交流步进电机；
2. 内螺纹连接；
3. 具有等百分比流量特性；
4. 外壳防护等级高，噪音低；
5. 体积小巧，安装方便；
6. 电动执行器标准型自带手动功能。
功能及应用
BV系列电动执行器、黄铜调节球阀组成、主要用于中央空调冷热水系统，按实际需要精确控制冷、热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目的。
阀体技术参数：
|
公称通径 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
流量系数 |
12.5 |
19.1 |
27.8 |
45.3 |
90 |
|
角度范围 |
0-90℃ |
||||
|
公称压力 |
1.6MPa |
||||
|
流量特性 |
等百分比 |
||||
|
允许泄漏量 |
≤kvs值的0.01％（两通）; ≤kvs值的1％（三通） |
||||
|
介质温度 |
-20℃～95℃ |
||||
|
连接形式 |
螺纹连接 |
||||
|
主要零件材料 |
阀体：锻造黄铜 |
||||
|
球芯：不锈钢 |
|||||
|
阀座：聚四氟乙烯 |
|||||
|
阀杆：黄铜 |
|||||
执行器技术参数：
|
控制类型 |
三位浮点型 |
比例调节型 |
|
电源电压 |
AC24V/AC220 |
Ac24V |
|
频率 |
50/60HZ |
|
|
扭矩 |
8NM |
|
|
运行时间 |
80 S-90S |
|
|
运行功率 |
8.0W |
|
|
待机功率 |
0.2W |
|
|
电流 |
3A AC250V |
|
|
控制信号 |
三线制 |
DC0-10v |
|
反馈信号 |
无 |
DC0-10v |
|
位置信号 |
有位置指示装置，能随时观察阀门的开关及开度情况 |
|
|
旋转角度 |
0-90℃ |
|
|
寿命 |
旋转60000（在额定负载下） |
|
|
噪音 |
﹤45dB |
|
|
保护级别 |
‖ |
|
|
外壳防护等级 |
IP54 |
|
|
环境温度 |
-10～50℃ |
|
|
环境湿度 |
5～95％RH |
|
|
储存温度 |
-30～+60℃ |
|
产品外形尺寸
|
公称通径 |
连接螺纹 |
L(mm) |
L1(mm) |
X(mm) |
|
DN15 |
G1/2 |
67 |
33.5 |
- |
|
DN20 |
G3/4 |
60 |
30 |
141 |
|
DN25 |
G1 |
71 |
35.5 |
143 |
|
DN32 |
G1-1/4 |
75 |
37.5 |
145 |
|
DN40 |
G1-1/2 |
90 |
45 |
150.5 |
|
DN50 |
G2 |
104 |
52 |
159 |
